製造関連装置
融着接続機｜研磨機｜クリーナー｜自動調心ユニット｜光部品実装装置｜ファイバクリーバ
製品の特長・用途

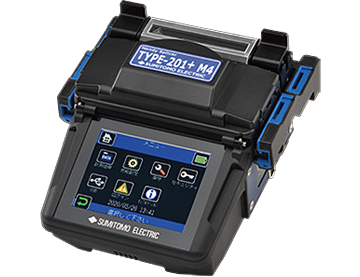

融着接続機
- 単心から多心、コア直視型までラインアップ
- 作業性の良いジャケットリムーバや光ファイバカッタ等、光関連工具をラインアップ
- 「光工事スターティングセット」購入での必要工具一括選定
- 世界最小最軽量 質量770g
- V溝照明搭載により暗所作業もスムーズ
- 傾けや吊り下げ等、様々なシチュエーションでも作業可能
- 高品質(低損失)で施工出来る低損失モードを搭載
- バッテリ着脱可能3WAY充電機能搭載
- 高速接続、高速補強が可能（ドロップ用スリーブ95秒）
- 氷点下でも安定した接続性能
- 約11秒の高速接続、約14秒の高速補強
- 3方式切り替えレバー付きデュアルヒータを搭載 ※特許
- ドロップ・インドアケーブル／細径インドアケーブル接続対応
- 衝撃に強い設計、防滴・防塵特性により、厳しい環境下でも使用可能
【小型機】
【多心機】
| Special Movie |
|---|
【TYPE-201+】
【FC-8R】
【極寒の世界で光をつなぐ】
【海のまん中で光をつなぐ】
【The Fusion Investigator】
【日本から世界へ、融着接続機に想いを乗せて】
| 融着接続機 仕様 | |||
|---|---|---|---|
| 小型機 | 適用光ファイバ | ファイバ種類 | シングルモード及びマルチモード光ファイバ |
| 心数 | 1～4 | ||
| クラッド径／被覆径 | クラッド径:125μm／被覆径:単心250～900μm テープ心線280～400μm | ||
| 適用ケーブル径 | ドロップケーブル（2.0mm×3.1mm）細径ドロップ／インドアケーブル（1.6mm×2.0mm） | ||
| 切断長 | 10mm | 標準性能 | 標準接続損失 | SMF:0.05dB,MMF:0.03dB,DSF:0.08dB,NZDSF:0.08dB |
| 標準接続時間 | 約14秒（4心テープファイバ接続時） | ||
| 標準補強時間 | 約30秒（FPS-5スリーブ使用時） 約95秒（FPS-D60使用時）（冷却時間を含む） | ||
| バッテリでの接続および補強回数 | 最大200回 | 多心機 | 適用光ファイバ | ファイバ種類 | シングルモード及びマルチモード光ファイバ |
| 心数 | 1～12 | ||
| クラッド径／被覆径 | 被覆径:0.2mm～0.9mm テープ心線:0.2mm～0.4mm | ||
| 適用ケーブル径 | ドロップケーブル（2.0mm×3.1mm） 細径ドロップ／インドアケーブル（1.6mm×2.0mm） | ||
| 切断長 | 10mm | 標準性能 | 標準接続損失 | SMF:0.05dB,MMF:0.02dB,DSF:0.08dB,NZDSF:0.08dB |
| 標準接続時間 | 約11秒（12心テープファイバ接続時） | ||
| 標準補強時間 | 約14秒（FPS-5スリーブ使用時） | ||
| バッテリでの接続および補強回数 | 220回 | ||
- アクセス系工事・保守
- 幹線接続工事
- 光部品製造工場
- 光部品研究開発

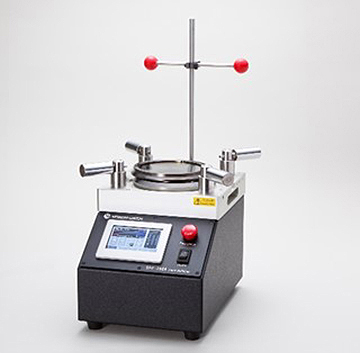

研磨機
- 独自のターンテーブル自転・公転複合運動機構、個々のフェルールに荷重を加えるIPC方式の採用により、高精度な研磨特性と安定した品質が得られる
- タッチパネル方式により多種多様なコネクタの研磨工程のプログラム入力が可能
- SFP-560Aは、多心MTフェルールの接着剤除去も研磨機で行うことが可能
- SFP-550（120A）シリーズには共通の研磨ホルダー、研磨フィルム、研磨パッドが使用可能
- メンテナンス性・耐久性の向上、メンテナンスコストの削減に寄与するラインアップ
- ユニバーサル電源の採用で世界のどこでも変圧器なしで使用可能
| 型式 | 種類 | 加圧法 | 最大研磨 端子数 |
回転速度 | 用途 |
|---|---|---|---|---|---|
| SFP-560A | 量産用途 | 空圧 （DPC圧力制御技術） |
48 | 自転: 0.7-2rpm 公転: 70-200rpm |
φ2.5mm PC, APC φ1.25mm PC, APC MT, mini-MT, Fiber Array |
| OFL-15A | 量産用途 | サーボモータ （自動加圧制御） |
24 | 公転: 100-280rpm |
φ2.5mm PC, APC φ1.25mm PC, APC MT, mini-MT, Fiber Array |
| SFP-550S3 | 量産用途 | コイルバネ×4 | 48 | 自転: 0.7-2rpm 公転: 70-200rpm |
φ2.5mm PC, APC φ1.25mm PC, APC MT, mini-MT, Fiber Array |
| SFP-550E3 | 量産用途 | コイルバネ×4 | 48 | 自転: 0.7-2rpm（auto） 公転: 70-200rpm |
φ2.5mm PC, APC φ1.25mm PC, APC MT, mini-MT, Fiber Array |
| SFP-550C | 量産用途 | コイルバネ×4 | 48 | φ2.5mm PC, APC φ1.25mm PC, APC MT, mini-MT, Fiber Array |
|
| SFP-70D | 試作、 工事用途 |
コイルバネ×4 | 6 | φ2.5mm PC, APC φ1.25mm PC, APC |
|
| SFP-70D2 | 試作、 工事用途 |
ホルダウェイト | 2 | φ2.5mm PC&APC φ1.25mm PC&APC MT/PC&APC |
- 量産研磨
- 試作・実験研磨

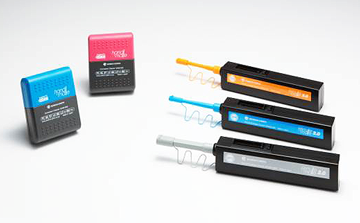

クリーナー
- 独自に開発した機能による高効率清掃
- 小型、軽量での常備可、ホルター・ガイドによる均一な清掃性
- 量産現場向け置き型クリーナによる高速清掃と生産性向上
| ラインアップ | 内容 |
|---|---|
| SHM-503（Handi Mate™） | 使用回数：500回以上 適用コネクタ：SC,FC,LC,MU,ST（単心PCおよびAPC）,LC/PC2連、MU/PC2連 |
| SHM-501/502（Handi Mate™） | 使用回数：500回以上 適用コネクタ：SC,FC,LC,MU,ST（単心PCおよびAPC）,LC/PC2連、MU/PC2連 |
| SFM2.0-250/125/MPO（Ferrule Mate 2.0™） | 使用回数：500回or800回以上 適用コネクタ：SC/FC/ST/MU/LC/MPO（PC及びAPC） |
| 量産製造現場用端面クリーナ | 使用回数：１万回／１カセット 清掃サイクル：1.5秒／１端末 適用コネクタ：SC/FC/ST/LC/MU/MT/MPOコネクタおよびフェルールのPC/APC |

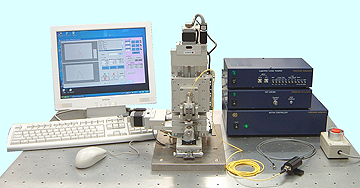

自動調心ユニット
- 電動調芯軸は全てコンピューターから制御
- スクリプト機能によりサンプル毎に最適な調芯アルゴリズムをカスタマイズ
- LDの集光点と光ファイバ間の調芯を、粗調芯から高精度調芯までわずか10秒～20秒
| 装置基本仕様 | |
|---|---|
| 調芯方式 | PGAL-１アクティブアライメント方式 |
| PGAL調心ヘッド（スキャン範囲） | ±50μm |
| PGAL調心ヘッド（繰返再現精度） | ±0.05μm（ピークサーチ機能併用時） |
| 電動Xステージ（移動範囲） | 20mm |
| 電動Xステージ（位置決め分解能） | 0.025μm/step（1/20マイクロステップ使用時） |
| 電動Yステージ（移動範囲） | 20mm |
| 電動Yステージ（位置決め分解能） | 0.025μm/step（1/20マイクロステップ使用時） |
| 電動Zステージ（移動範囲） | 20mm |
| 電動Zステージ（位置決め分解能） | 0.025μm/step（1/20マイクロステップ使用時） |
| POユニット（検出素子） | シリコンフォトダイオード（可視～近赤外用） |
| データ処理装置（OS） | Windows XP Professional |

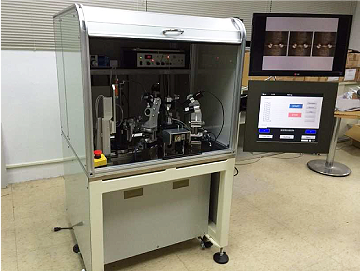

光部品実装装置
- 位置決め調芯を驚異的な高精度と高速で行う、高速調芯テクノロジー（PGAL-2）を搭載
- YAGレーザ２スポット照射光学系により高精度なYAG照射が可能
- スループット約30秒（製作するモジュールによる）を実現
- 小型・高剛性設計で月産数万個のモジュール生産が可能
- TOSA、ROSA、BOSAの組立にも対応
- 光モジュールの調芯とレーザ溶接を組み合せた調芯溶接実装システムもご紹介可能
| システム構成例 | |
|---|---|
| ファイバー取付部 | デバイス保持機構部 |
| YAG照射ヘッド部 | 電装部ボックス |
| LD制御、計測部 | 架台 |
| 制御ソフト | YAGレーザ |
- TOSAモジュール
- トライプレクサモジュール
- ROSAモジュール
- BOSAモジュール

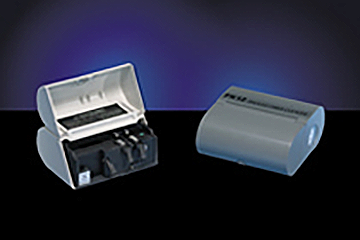

ファイバクリーバ
- 特許技術保有
- 通常のファイバーカッターでは実現不可、ファイバの端面を傷つけずに鏡面状にカット
- 高精度、特殊需要が求められる現場での最適ソリューション
| ラインアップ | 仕様 |
|---|---|
| FK11 | Fiber Diameter：80μm～200μm Fiber Buffer Diameter：最大900μm |
| FK12 | Fiber Diameter：125μm Fiber Buffer Diameter：最大250μm |
