光ファイバ・光接続部品
通信用光ファイバ｜高速・高機能ファイバ｜光ファイバアンプ・光スイッチ装置｜光コネクタ製品・光接続箱｜パッシブ光部品｜融着接続機
製品の特長・用途
通信用光ファイバ
- 損失が少なく、伝送帯域が広い
- 大容量データの長距離伝送路用として標準化
- 超多心（3456心）の高密度光ケーブルが提供可能な技術力
- 工場内シーケンサ、鉄道システム等の高速・中距離通信用途での多数実績
- 太く折れにくい為、取り扱いし易い
- 低損失（0.8μｍ帯で最小5dB/km）
- 高NA（光を多く取り込める）ため、安価な光モジュールが適用可能
- 盤内から直埋まで敷設環境に合わせたコード、ケーブルの提供が可能
【石英光ファイバ】
【プラスチッククラッドファイバ（H-PCF）】

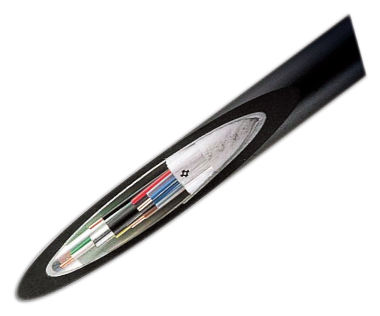

| 石英ガラスファイバの光ケーブル ラインアップ | |
|---|---|
| SZ撚テープスロット型ケーブル | 4～640心迄の在庫ラインナップ |
| 層撚型ケーブル | 防湿・防水機能を持つLAPシース、4～12心の在庫ラインアップ |
| スロットレス型ケーブル | CATV案件、DC案件の管路等で実績あり |
| DZ型ケーブル | 細径、軽量、安価なケーブル |
| ドロップケーブル | 架空引込用途、1～8心の在庫ラインアップ |
| インドアケーブル | 細径、管路追い張りに最適 |
| プラスチッククラッドファイバ（H-PCF）の光ケーブル ラインアップ | |
|---|---|
| 標準タイプ／多成分ガラスファイバ互換タイプ | |
| コア径 | 200μｍ／200μｍ |
| クラッド径 | 230μｍ／250μｍ |
| 標準タイプ（屋内／屋外） | 防湿・防水機能を持つLAPシース |
| 移動用タイプ | 可とう性に優れる |
| 難燃用タイプ | 燃えにくいタイプ |
- 監視カメラ
- 照明制御
- 鉄道車両
- FA
- 防災システム
- 駅内表示板
- ETC
高速・高機能ファイバ
- 非線形光学効果を必要とするアプリケーションの研究開発に最適
- 通常の光ファイバの20倍以上の大きな非線形特性
- 伝送路ファイバ並みの低損失特性が実現
- 光パラメトリック増幅、波長変換、パルス圧縮、スーパーコンティニュアム光発生、ラマン増幅器用途などに最適
- 一つのクラッドの中に複数のコアを配置により、コア毎に別々の情報を送ることが可能
- 大容量光通信としてハイビジョン映画数千本の情報を1秒で転送が可能
- センサ、メディカル用途等のカスタムにも対応
【高非線形ファイバ】

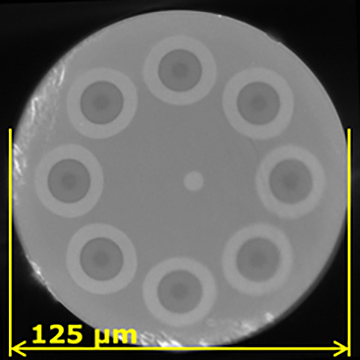

【マルチコアファイバ】
| 仕様 | |
|---|---|
| ご希望仕様をお問合せ下さい | |
光ファイバアンプ・光スイッチ装置
- 19インチラック搭載サブラック構成
- 高さ3Uに＋20dBm×8ポートの光アンプ、又は8＋1光スイッチ×9台収納可能
- 前面保守対応
- 加入者増に応じた光アンプの増設が可能
- 多回線切替マルチスロット型光スイッチ
- 異なる筐体に収容されている1×2スイッチをグルーピングさせ、1トリガで同時に切替動作させることが可能
- ファンレス（自然空冷）
- スロット毎に、SMF対応スイッチ、MMF対応スイッチを搭載可能

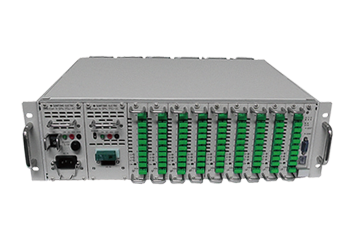

【FTTH／CATV用マルチチャンネル光ファイバアンプ／スイッチ】
【光スイッチ装置】
| 光ファイバアンプ/スイッチ 仕様 | ||
|---|---|---|
| マネジメント | 管理プロトコル | SNMP |
| インターフェース | 10BASE-T | |
| 動作環境 | 温度 | 0～+40℃ |
| 湿度 | 30～80℃ | |
| 寸法 | EIA 3U | |
| アンプユニットの光学・機能仕様例 | |
|---|---|
| 信号光波長帯域 | 1550～1560nm |
| 光入力条件 | 標準+5dBm |
| 光出力条件 | ＋20dBm/ポートまたは＋17dBm/ポート |
| ポート数 | 最大72（+20dBm）または144（+17dBm） |
| 雑音指数 | 6.5dB |
| 8＋1光スイッチユニットの光学・機能仕様例 | |
|---|---|
| 光損失（SM） | 1.5dB以下 |
| SW実装数 | 最大9個 |
| 断線閾値設定範囲 | 0～+24dBm |
| 切替時間 | 10msec以下 |
| 光コネクタ | SC型 |
| 光スイッチ装置 仕様 | ||
|---|---|---|
| マネジメント | 管理プロトコル | SNMP |
| インターフェース | 10/100BASE-T | |
| 動作環境 | 温度 | 0～＋50℃ |
| 湿度 | 0～90℃ | |
| 寸法 | EIA 1U～3U | |
| 光損失 | 1.5dB以下 | |
| 光コネクタ | SC、LC | |

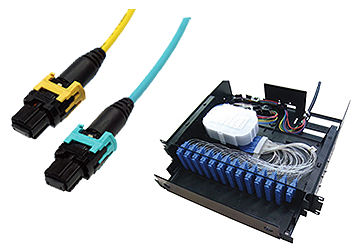

光コネクタ製品・光接続箱
- 単心コードから多心ケーブルまで豊富なラインアップ
- 在庫ラインアップ充実により、短納期での提供
- 世界トップクラスの小型化を実現し、使い勝手の良いMPOコネクタ（SumiMPO）ラインアップ
- 特殊な被覆を使用した低摩擦ケーブルや高強度ケーブルの提供
- 現場でのFOコード実装作業が不要な「プレ配線」仕様の光接続箱の豊富なラインアップ
| 光コネクタ付コード・ケーブル ラインアップ | ||
|---|---|---|
| 使用環境・用途： 盤内、光接続箱内配線 |
単心コード | |
| 2心コード | ||
| FOコード | ||
| 使用環境・用途： ラック間、フリーアクセスフロア（床下） |
ターミネーションケーブル（平型） | |
| コード集合型ケーブル（丸型） | ||
| 低摩擦ケーブル | 従来品より摩擦力が最大60%低減 | |
| 高強度コード／ケーブル | コード引っかけ、挟み込みに強く、折れにくい | |
| SumiMPO付トランクケーブル | 小型(全長約38mm)SumiMPOコネクタ付ケーブル | |
| 使用環境：屋外 | コード集合型ケーブル（丸型） | 防湿・防水機能を持つLAPシース仕様 |
| 光接続箱 ラインアップ | ||
|---|---|---|
| 使用環境・用途： 19インチラック搭載型 |
簡易FOプレ配線タイプ | FOコードの購入・実装が不要（工場で希望心数配線）、作業時間の短縮が可能 |
| 単心/多心コード融着タイプ | ||
| コネクタ接続タイプ | ||
| 使用環境・用途： 屋内外、壁掛け型 |
融着+コネクタ接続タイプ（プレ配線モジュール型） | 4心分岐心線を収納した「Miniプレ配線モジュール」によりFOコードの購入・実装が不要、作業時間の短縮が可能 |
| 融着接続タイプ | ||
| コネクタ接続タイプ | ||
パッシブ光部品
- 多種多様な製品をラインアップ
- 高品質で低価格な製品の提供
- カスタマイズ対応可能

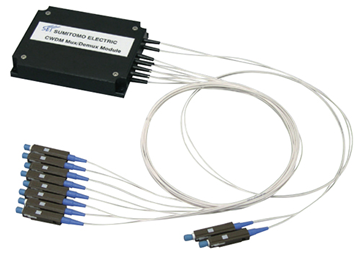

| 波長合分波モジュール（Mux/Demux）ラインアップ・仕様 |
|---|
- 20nm間隔CWDM用をラインナップ、DWDM及び以下仕様以外についてはお問合せください
| チャンネル数 | 4ch／8ch |
|---|---|
| 仕様波長帯域幅 | λC±6.5nm |
| 挿入損失 | 2.5dB以下／3.5dB以下 |
| アイソレーション | 30dB以上 |
| ダイレクティビティ | 50dB以上 |
| 反射減衰量 | 40dB以上 |
| 使用温度範囲 | -20～+70℃ |

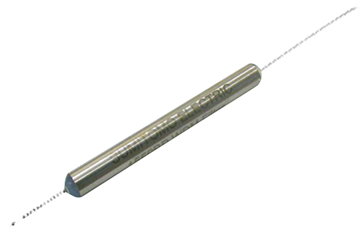

| WDMフィルタ ラインアップ・仕様 |
|---|
- コネクタ付タイプや光監視用途など、異なる波長の合分波も可能
| 使用波長範囲 | 反射ポート：1260nm～1360nm,1480～1500nm,1574～1580nm 透過ポート：1550nm～1560nm |
|---|---|
| 0.9dB以下 | |
| 挿入損失 | 2.5dB以下／3.5dB以下 |
| アイソレーション | 20～25dB以上 |
| ダイレクティビティ | 55dB以上 |
| 反射減衰量 | 50dB以上 |
| 偏波依存性損失 | 0.1dB以下 |
| 使用／保存温度範囲 | -40～+85℃／-40～+85℃ |

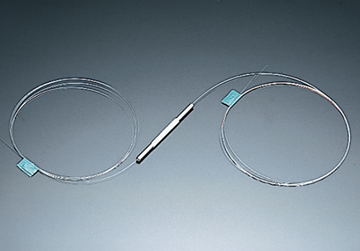

| 光ファイバカプラ ラインアップ・仕様 |
|---|
- 広帯域、小型、高信頼性あり
| 分岐比 | 50/50 | 10/90 | 1/99 |
|---|---|---|---|
| 使用波長 | 1310／1550nm | ||
| ポート数 | 1×2／2×2 | ||
| 挿入損失 | 3.6/3.6dB以下 | 11/0.8dB以下 | 21/0.3dB以下 |
| 使用／保存温度範囲 | -20～+70℃／-40～+85℃ | ||
| 導波路型スプリッタ（1×Nスプリッタ）ラインアップ・仕様 |
|---|
- 1×2～1×64分岐、2×N分岐型のご提供も可能
| ポート数 | 1×4 | 1×8 | 1×16 | 1×32 |
|---|---|---|---|---|
| 使用波長 | 1310±50nm,1490±10nm,1550+30/-50nm | |||
| 挿入損失 | 7.4dB以下 | 11.0dB以下 | 14.3dB以下 | 17.9dB以下 |
| 挿入損失均一性 | 0.8dB以下 | 1.0dB以下 | 1.5dB以下 | 2.0dB以下 |
| ダイレクティビティ | 50dB以上 | |||
| 反射減衰量 | 50dB以上 | |||
| 使用／保存温度範囲 | -20～+70℃／-40～+85℃ | |||

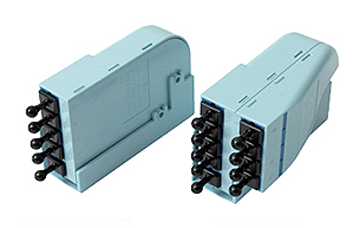

| 小型スプリッタモジュール ラインアップ・仕様 |
|---|
- 究極の小型化（名刺サイズ）を実現。ネジ固定／磁石固定を選択可能
| 使用波長 | 1260～1360nm/1480～1580nm | ||
|---|---|---|---|
| 分岐数 | 2分岐 | 4分岐 | 8分岐 |
| 接続コネクタ | SC・SPC／SC・APC | ||

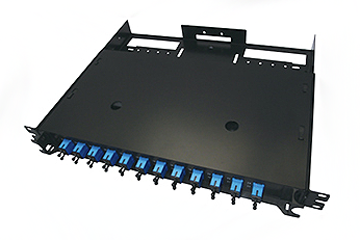

| 光スプリッタモジュール（19インチラック用） |
|---|
- スプリッタ搭載タイプ(1U)、シャーシにスプリッタモジュール搭載タイプ(1U/3U)のご提供が可能
| 使用波長 | 1310～1550nm |
|---|---|
| 分岐数 | 2～32分岐 |
| 接続コネクタ | SC |
| 寸法 | 1U／3U |
- 各種伝送装置関連
- ローカルエリアネットワーク（LAN）
- 波長多重通信
- FTTH
- CATV
- PON
融着接続機
- 単心から多心、コア直視型までラインアップ
- 作業性の良いジャケットリムーバや光ファイバカッタ等、光関連工具をラインアップ
- 「光工事スターティングセット」購入での必要工具一括選定
- 世界最小最軽量 質量770g
- V溝照明搭載により暗所作業もスムーズ
- 傾けや吊り下げ等、様々なシチュエーションでも作業可能
- 高品質(低損失)で施工出来る低損失モードを搭載
- バッテリ着脱可能3WAY充電機能搭載
- 高速接続、高速補強が可能（ドロップ用スリーブ95秒）
- 氷点下でも安定した接続性能
- 約11秒の高速接続、約14秒の高速補強
- 3方式切り替えレバー付きデュアルヒータを搭載 ※特許
- ドロップ・インドアケーブル／細径インドアケーブル接続対応
- 衝撃に強い設計、防滴・防塵特性により、厳しい環境下でも使用可能
【小型機】
【多心機】
| Special Movie |
|---|
【TYPE-201+】
【FC-8R】
【極寒の世界で光をつなぐ】
【海のまん中で光をつなぐ】
【The Fusion Investigator】
【日本から世界へ、融着接続機に想いを乗せて】
| 融着接続機 仕様 | |||
|---|---|---|---|
| 小型機 | 適用光ファイバ | ファイバ種類 | シングルモード及びマルチモード光ファイバ |
| 心数 | 1～4 | ||
| クラッド径／被覆径 | クラッド径:125μm／被覆径:単心250～900μm テープ心線280～400μm | ||
| 適用ケーブル径 | ドロップケーブル（2.0mm×3.1mm）細径ドロップ／インドアケーブル（1.6mm×2.0mm） | ||
| 切断長 | 10mm | 標準性能 | 標準接続損失 | SMF:0.05dB,MMF:0.03dB,DSF:0.08dB,NZDSF:0.08dB |
| 標準接続時間 | 約14秒（4心テープファイバ接続時） | ||
| 標準補強時間 | 約30秒（FPS-5スリーブ使用時） 約95秒（FPS-D60使用時）（冷却時間を含む） | ||
| バッテリでの接続および補強回数 | 最大200回 | 多心機 | 適用光ファイバ | ファイバ種類 | シングルモード及びマルチモード光ファイバ |
| 心数 | 1～12 | ||
| クラッド径／被覆径 | 被覆径:0.2mm～0.9mm テープ心線:0.2mm～0.4mm | ||
| 適用ケーブル径 | ドロップケーブル（2.0mm×3.1mm） 細径ドロップ／インドアケーブル（1.6mm×2.0mm） | ||
| 切断長 | 10mm | 標準性能 | 標準接続損失 | SMF:0.05dB,MMF:0.02dB,DSF:0.08dB,NZDSF:0.08dB |
| 標準接続時間 | 約11秒（12心テープファイバ接続時） | ||
| 標準補強時間 | 約14秒（FPS-5スリーブ使用時） | ||
| バッテリでの接続および補強回数 | 220回 | ||
- アクセス系工事・保守
- 幹線接続工事
- 光部品製造工場
- 光部品研究開発
