住友商事マシネックスの亜鉛ダイカスト部品「低価格」調達ソリューション

当社は亜鉛ダイカスト部品をシンガポールの生産拠点にて委託製造しております。
高精密小型部品に特化しており、その価格及び技術力は日系企業のみならず
世界中のお客様から満足頂いております。

■特徴

1．低価格
  • ・過去の実績/ノウハウを元に徹底的な加工コスト削減
  • ・マルチスライド方式ダイカストマシンによる高い生産性
  • ・シンガポールでの低コスト生産
  • ・中国、東南アジアのお客様拠点へのダイレクトデリバリー
2．高品質
  • ・ISO９００１;２００１取得
  • ・ソニーグリーンパートナー認定
  • ・公差±10μm精度確保可能
3．幅広い加工実績
  • ・各種業界に対する幅広い量産実績。
  • ・金型設計からの2次加工含めにて対応。

■こんなお客様の調達コスト削減を提案します

1. 亜鉛ダイカスト部品の調達コスト削減／外注を考えられているお客様
　　　　当社の価格品質を他社様と比較してみて下さい。
2. 東南アジア／中国にて亜鉛ダイカスト部品現地調達を進められているお客様
　　　　シンガポールからの直接デリバリーにより、貴社(日本)でのコスト／手間を
　　　　削減します。
3. 鉄の鍛造/鋳造/焼結部品のコスト削減を考えられているお客様
　　　　亜鉛合金は鋳造性の良さ及び機械特性の高さ(各種強さ)が特徴です。
　　　　鉄鋼部品に取って代わり、加工コスト削減できる可能性を秘めています。

部品



亜鉛ダイカストとは、亜鉛を金型に流し込んで（鋳造して）
成形する製法です。上記のように実に様々な高精密な形状を
鋳造のみで作り出せるのが大きな強みになります。







■CONTACTS  お問合せ

住友商事マシネックス株式会社ロゴ

■対象部品の目安

サイズ : 最大寸法80mm以下程度の小型精密部品
数　量 : 月産100Kpcs〜
　　　　　

■PRODUCTS  製品例


■電子部品／自動車部品／医療機器部品／コンシューマエレクトロニクス機器部品等、幅広い業界に各種部品を提供しております。

モーター用キャップ
モータ用ブラケット

外形最大寸法　：　60mm

用途　：　自動車用部品



モーター用軸受け部品
軸受け部品

外形最大寸法　：　20mm

用途　：　ロータリーエンコーダ



ギア
ギア

外形最大寸法　：　40mm

用途　：　自動車用部品



内部コネクタ
内部コネクタ

外形最大寸法　：　15mm

用途　：　産業用電子部品



小物部品
小物部品

外形最大寸法　：　4mm

用途　：　産業用電子部品



微小ネジ
微小ネジ

外形最大寸法　：　4mm

用途　：　産業用電子部品

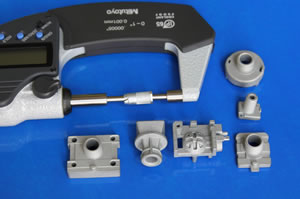

亜鉛ダイカスト　部品
【寸法精度】(参考)

5mm以下の寸法 ： ±0.01mm以内
5mm以上の寸法 ： ±0.02mm以内
ピッチ公差 ： ±0.02mm以内
平面度 ： 0.02mm以内
平行度 ： 0.02mm以内

■Facilites  設備紹介

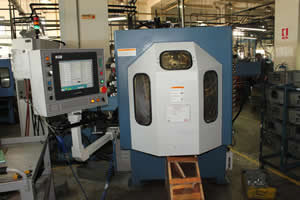

マルチスライドマシン(20ton)
マルチスライドマシン(20t)
■亜鉛ダイカストマシン
マルチスライドマシン (8ton) 24台
マルチスライドマシン (20ton) 2台
標準タイプマシン (60ton) 1台

■その他設備一覧
  金型加工用設備
放電加工機 CHARMILLES / Sodic
研磨機 MINIMO
CNC機 FANUC ROBODRILL
  二次加工機
バレル機 Chii Long
サンドブラスト Rosler
タップ機 Unitapping
洗浄機 Chii Long

■マルチスライド方式ダイカストマシン


マルチスライド方式ダイカストマシン

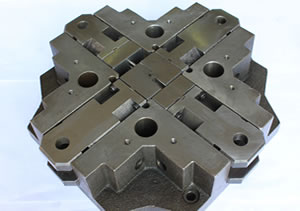

マルチスライドマシン 金型及び周辺部

　　　　独立制御可能な４つのスライドを標準装備しているため、左右方向のみならず上下
　　　　方向の型動作を組み合わせる事により複雑な部品の加工を容易に実現します。

  • 　　・スライド動作方式は自由に調整できるため、フレキシブルな金型設計が
  • 　　　可能となります。
  • 　　・最大6スライドを搭載可能です。

　　　　当社はこの特徴を生かすため、小サイズ高精度部品の量産に主眼を置いて
　　　　おります。



■特徴
　　1.ハイスピード加工
  • 　　・平均サイクルタイム2-3秒／shot
  • 　　・金型セットアップ時間15分程度
  • 　　・自動ランナーカット
　　2.高精度
  • 　　・小型金型かつ高サイクルタイムであるため、
    　　・金型温度を一定に保ち、寸法精度確保
　　3.金型コスト削減
  • 　　・金型サイズ 50mm×50mm または 100mm×100mm
  • 　　・金型寿命1,000Kshot〜
　　4.材料費削減
  • 　　・ビスケット(スプール)不要なダイレクトインジェクション方式
