計測・測定器
光計測用光学系|オーピサーモ(光ファイバ温度分布計測装置)|光電解センサ
製品の特長・用途

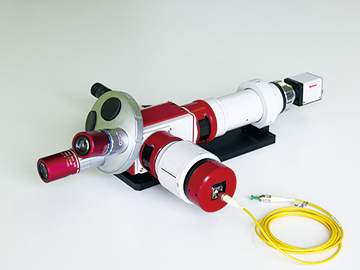

光計測用光学系
- 光計測用光学系とソフトウエア・画像処理・精密位置決めステージ・光計測器を組合せた光計測・検査システムの製品
- 車載用光エレクトロニクスやレーザ照明、生体認証、医療用等の分野需要高
- 光半導体デバイス・光モジュール・シリコンフォトニクス分野対応可
- 各種用途に応じた製品の提案可能
ラインアップ | 内容 |
---|---|
汎用光ビームプロファイル計測システム | 半導体レーザNFP計測、光ファイバの光ビームプロファイル計測各種、光モジュールの組立調整や品質評価 |
高出力レーザ計測対応光ビームプロファイル計測装置 | ~10W出力クラス青色高出力レーザやレーザモジュールのNFP/FFP計測と解析 |
専用用途光計測検査システム | ポリマー光導波路の導通検査(リファレンス導波路との比較による相対損失測定方式)、マイクロレンズの焦点位置計測 |
測光モジュール | 半導体レーザ等発光デバイスのIVL特性測定、半導体レーザ・光ファイバ・各種光学モジュールの偏光消光比測定 |
- 光デバイス
- 車載測定
- 生体認証
- 医療

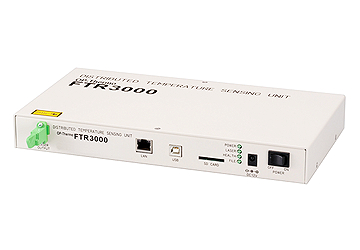

オーピサーモ(光ファイバ温度分布計測装置)
- 光ファイバ自体を温度センサとして測定対象物の温度分布を測定
- 1本の光ファイバで最大35kmまで測定・監視可能
- 注意報・警報の発報が可能
- 光ファイバは電磁誘導を受けず安全&長寿命でメンテナンスフリー
- 世界最小、最軽量レベル(300(W)×160(D)×37(H)mm、約3kg)
- 工場の暗渠・ケーブル配線棚・コンベア等の温度監視にも適用可能
オーピサーモ(光ファイバ温度分布計測装置)仕様 | |||
---|---|---|---|
測定距離 | 最大35km | ||
サンプリング間隔 | 0.25m~ | ||
温度精度(標準偏差) | ±1℃以内 | ||
測定時間 | 8秒~ | ||
応答距離 | 1m~ | ||
適合光ファイバ | マルチモード(GI50/125) | ||
適合コネクタ | E2000(APC)コネクタ | ||
インターフェース | LAN/USB | ||
動作温度範囲 | 0~40℃ |
- 電力ケーブル・電力設備監視
- 防災・火災監視
- プラント設備の温度管理
- データセンターの温度・空調管理

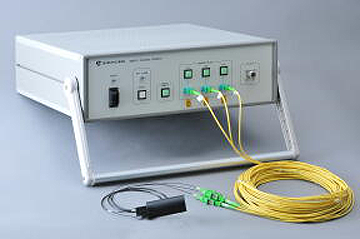

光電解センサ
- EMC設計におけるシミュレーションモデルの検証やパルス電界測定、超強電界の計測や狭小空間での電界計測を実現
- 独自のポッケルス効果による正確な電界強度分布測定、広帯域な周波数を含む信号の測定が可能
- 光電界センサヘッド使用時は電源不要
- センサヘッドが非金属製であり周囲金属と干渉なし
- 光ファイバで伝送するためノイズの影響を受けない
- タイムドメインでの測定も可能(オシロスコープ・リアルタイムスペアナ)
- 測定情報量が豊富(周波数・強度・位相取得可能)
- 希望用途に応じたカスタム品対応可
光電解センサ構成 | 機能 | 仕様 |
---|---|---|
光電界センサヘッド | 電気光学効果を利用した測定 | 周波数:100k~10GHz 電界強度範囲:0.01~500V/m センサヘッドサイズ:Φ40X90mm or 15X15X70mm |
光プローブヘッド | 同軸コネクタからの電圧信号を光に変換 | 周波数:100M~6GHz 透過損失:-25dB typ. プローブヘッドサイズ:14X10X50mm |
コントローラ | 上記2製品のコントローラ | 3軸スイッチングタイプ、1軸タイプ、3軸同時出力タイプ |
